  • 煤巖多相多場真三軸動態滲流實驗系統
煤巖多相多場真三軸動態滲流實驗系統

煤巖多相多場真三軸動態滲流實驗系統


    發布時間:2021-08-16

    關注次數:

    聯系電話:13951382099


本設備是一套綜合性系統平臺,測試真三軸情況下,多相(固氣液)、多場(應力加載、瓦斯吸附解吸、煤體損傷、溫度等)動態耦合煤體參數(滲透率、應力應變、吸附解吸和損傷特性等)變化規律,包括增滲液體壓注煤體增滲機制測試等。

功能

不同應力加載、溫度情況下,煤體應力應變、吸附解吸和損傷特性變化規律;

不同應力、孔隙壓力、溫度條件下,氣相、液相滲透率動態變化特性;

增滲溶液壓注溶蝕等各種增透措施作用下,煤體力學-吸附-損傷-溫度-化學多場耦合滲流特性變化規律和增滲機制。

主要技術參數

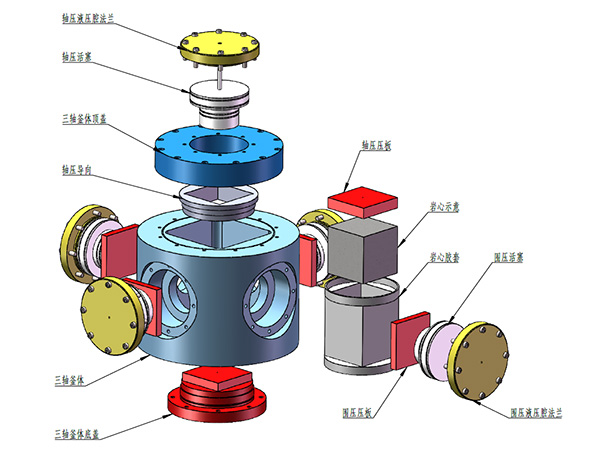

1)真三軸模型:200×200×200 mm、100×100×100 mm立方體,邊長誤差小于±0.5mm,夾持器材質需要耐酸化腐蝕;可進行2井同步、異步壓裂和單井分段壓裂,具備壓裂過程中的應變監測功能。三個方向可施加不同壓力值,可達到的******圍壓42MPa,******滲流壓力32MPa。

2)煤樣長串聯模型:φ50×500mm,可為5個夾持器串聯,材質耐酸化腐蝕;模型需做成不同的端面剪切位置,實現不同剪切端面情況下的損傷滲流測試,應實現不同夾持器施加不同圍壓值(每個夾持器設置獨立的泵進行控制)和不同溫度值??蛇_(dá)到的******端面應力40MPa,******圍壓不低于40MPa,******滲流壓力30MPa,可測試瓦斯吸附解吸相關規律。

3)注入泵:可達到的******注入壓力10000psi,注入流速:0.0001~50ml/min(雙缸恒速恒壓),流速精度0.3%設定值。控制方式:氣動閥自動控制。

4)注入容器:容積1000ml,材質:HC276,耐壓:52MPa,數量:3套。

5)圍壓跟蹤泵:可達到的******工作壓力60MPa, 流量:0.0001~60 ml//min,流速精度0.0001ml/min,單缸體積不低于300ml。

6)空氣壓縮機:靜音空壓機,排量為0.63m3/min,噪音低。

7)氣相色譜儀:設置出口計量裝置和氣相色譜儀,測量生成產物流量和成分等。

8)溫控裝置:0~100 ℃,控溫精度±0.5 ℃。

9)位移傳感器:量程0-25mm,精度±0.1%,位移速率達5m/s,工作溫度:-30~100℃。

10)應變監測系統

a)  測量點數:單臺16測點;

b) 采樣速率(連續采樣):1~200(Hz)/通道;

c)  模數轉換器:24位A/D轉換器;

11)計量系統;氣體流量計量程:0~2000SCCM\0~200SCCM;耐壓:3MPa,精度:0.2%;電子天平量程:2000g左右,精度:0.01g。

12)壓力計量系統:壓力傳感器,量程:0~50MPa,精度為0.1%F.S。

13)聲發射測量系統,16點聲發射,同時接收橫波和縱波信號,配備相應的信號接收和分析處理軟件。

14)三軸伺服液壓部分參數:工位數量:3個;******系統壓力:55MPa,誤差:±0.1MPa(保證長期穩定,超壓報警,壓力自動釋放)。

15)管閥件:耐壓不小于100MPa。

16)計算機及測試系統軟件:配套軟件能夠?qū)崿F(xiàn)三軸壓力設置、控制和顯示,三軸可同時實現連續的自動加壓,在達到設定壓力后能夠維持壓力穩定,實時快速記錄壓力、流量、溫度、位移量等數據。

17)計算機:品牌計算機1臺、配打印機1臺。

18)配套工具及附件:實驗操作平臺,輔助吊具,樣品制作模具、樣品移動工具等。

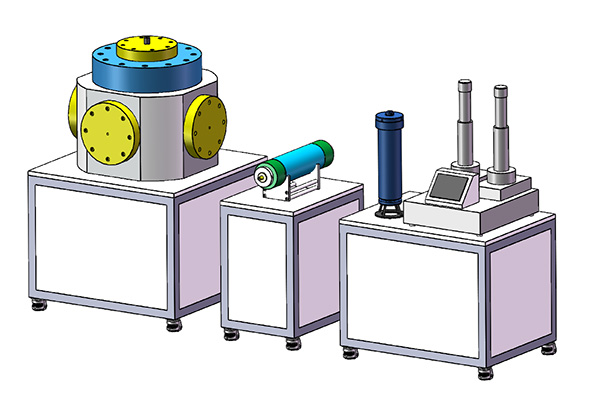

產品展示
